Gráficos con python

El lenguaje python permite realizar una amplia variedad de visualizaciones de datos. La misma se realiza mediante la ayuda de módulos (como math o numpy) que están destinados a brindar herramientas de visualización.

En la lista que sigue se presentan algunos de los módulos más usados. El objetivo no es aprenderlos, sino saber que existen varias opciones y disminuir un poco la confusión que se puede producir al principio al buscar ayuda y bibliografía:

• Matplotlib
• Seaborn
• Plotly
• Bokeh
• Altair
• Pygal
• Pandas

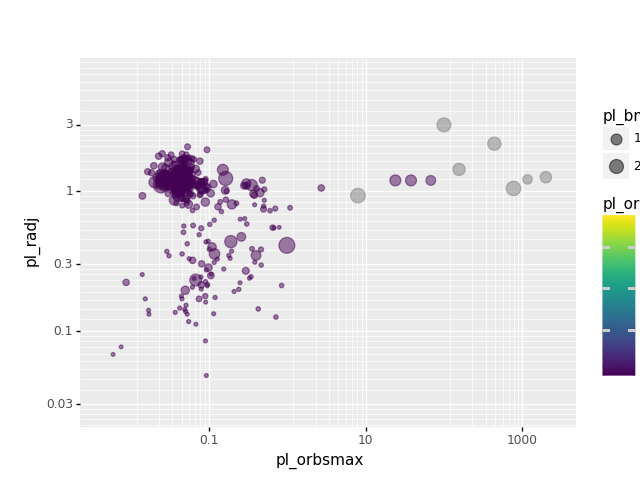

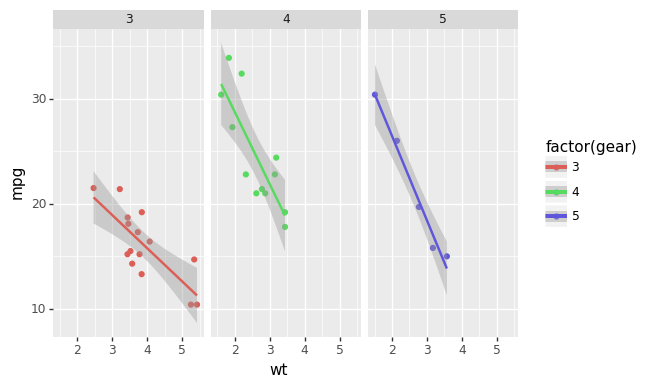

• Plotnine

La elección de una de estas herramientas para hacer un gráfico depende del contexto, para qué se quiere hacer el gráfico, dónde se va a mostrar y a partir de qué datos. Así, por ejemplo, Plotly, Bokeh y Altair devuelven gráficos en HTML para ser mostrados en páginas web, Pygal genera gráficos vectoriales y Pandas grafica datos guardados en cierto tipo especial de estructura.

En este tutorial (y en la materia) usaremos solamente Matplotlib.

El módulo MatplotlibPermalink

Matplotlib es un módulo de python que ofrece una librería para graficar.

En general viene instalado con la distribución de python Anaconda, y si no se puede instalar con el comando pip:

pip install -U matplotlib

Si eso no funciona, consultar los detalles de la documentación

Una vez instalado, se puede acceder al módulo desde un entorno de python (es decir, luego de “entrar” a python) con el comando import:

import matplotlib

aunque no es muy usual utilizarlo así.

Interface pyplotPermalink

El módulo Matplotlib incluye una interface denominada pyplot que tiene todas las herramientas para hacer gráficos sencillos. Es posible que resulte un poco confuso la utilización de términos como módulo, librería o interface, pero no es necesario tener un conocimiento acabado de estos conceptos para producir gráficos, ni está en el alcance de esta materia. En este breve tutorial aprenderemos lo básico para realizar gráficos aprendiendo a partir de ejemplos.

Para cargar esta interface, simplemente usamos el comando import:

import matplotlib.pyplot

Hay otras formas de hacer lo mismo, que se pueden encontrar en los numerosos tutoriales que hay disponibles en internet. Algunas de estas formas son:

from matplotlib import pyplot        #  (alternativa 1)
from matplotlib import pyplot as plt #  (alternativa 2)
import matplotlib.pyplot as plt      #  (alternativa 3)...

Esas tres líneas son equivalentes (sólo hay que usar una). Notar que se introdujo el alias plt, que es una costumbre muy arraigada en la comunidad de ciencias de datos. Se puede reemplazar plt por cualquier otra cosa. En lo que sigue usaremos el alias plt como es usual.

Estilos de uso para pyplotPermalink

Antes de empezar a hacer gráficos, conviene aclarar que hay dos formas de usar Pyplot. Puede ser confuso leer la documentación disponible si no se tiene en cuenta esto, ya que las mismas cosas sencillas se encuentran realizadas de diferentes formas. Esta sección está destinada a evitar esas confusiones al mostrar las dos formas de trabajo, que son:

• estilo matlab
• estilo con orientación a objetos

Para el práctico se puede usar cualquiera de las dos.

Pyplot al estilo MatlabPermalink

Esta forma de usar Pyplot se llama “sintaxis imperativa”, y fue diseñada para parecerse a Matlab, que es otro lenguaje pensado para trabajar con matrices que permite también hacer gráficos.

El gráfico de la función seno en Matlab se puede hacer así:

x = linspace(0,2*pi,100);
y = sin(x);
plot(x,y)
xlabel('x')
ylabel('sin(x)')
title('Grafico de la funcion seno')

Ahora hacemos el mismo gráfico desde python:

import numpy as np
from matplotlib import pyplot as plt
x = np.linspace(0, 2*np.pi, 100)
y = np.sin(x)
plt.plot(x, y)
plt.xlabel('x')
plt.ylabel('sin(x)')
plt.title('Grafico de la funcion seno')
plt.show()

En la línea 6 estamos creando un gráfico a partir de los arrays x e y, y a partir de allí todo lo que hacemos con plt se aplica a ese gráfico.

Al usar el método pylab (ver más adelante), es posible modificar los atributos de los gráficos de manera interactiva e ir visualizando los cambios. En ese caso no se usa plt. sino que se escribe directamente la función, de manera similar a Matlab:

# luego de entrar al interprete usando ipython --pylab:

import numpy as np
from matplotlib import pyplot as plt
x = np.linspace(0, 2*np.pi, 100)
y = np.sin(x)
plot(x, y)
xlabel('x')
ylabel('sin(x)')
title('Grafico de la funcion seno')

alternativamente,

# luego de entrar al interprete usando ipython --pylab:

import numpy as np
from pylab import *

x = np.linspace(0, 2*np.pi, 100)
y = np.sin(x)
plot(x, y)
xlabel('x')
ylabel('sin(x)')
title('Grafico de la funcion seno')
show()

notar que en este último ejemplo importamos todas las funciones del módulo pylab. Aquí el gráfico no será interactivo.

Pyplot al estilo Orientación a ObjetosPermalink

La orientación a objetos es un paradigma de programación (es decir, una forma de programar justificada teóricamente) que permite estructurar el código utilizando objetos que tienen propiedades o comportamientos. Por ejemplo, un objeto de tipo “animal” puede moverse de cierta forma, como caminar o nadar (comportamiento o método) o tener cierta cantidad de patas (propiedad). Los comportamientos se implementan mediante funciones y se llaman “métodos”.

Para ilustrar de modo genérico y sin formalidad cómo funciona esto, pensemos en definir un objeto de tipo animal que tiene la propiedad de moverse:

oveja = animal()
movimiento = oveja.movimiento()

Un programa puede tener varios objetos de tipo “animal” y no hace falta programar cada uno, sino que basta con decir que “es un animal” y fácilmente adquiere la propiedad de “número de patas” o el comportamiento de “forma de moverse”.

Para hacer gráficos usando este concepto, trabajamos con dos objetos:

1. el objeto figure, que es la figura y puede contener varios gráficos (o axes)
2. el objeto axes, que es la región que contiene un gráfico individual. No es lo mismo que los ejes (x/y axis).

Así, por ejemplo, siguiendo la idea del ejemplo anterior, podremos hacer cosas como esta:

# plt puede crear una figura
figura = plt.figure()

# el objeto figura puede crear un area de trazado
ejes = figura.add_subplot()

# los ejes pueden adoptar nombres
ejes.set_xlabel('eje X')
ejes.set_ylabel('eje Y')
# o pueden pasarse a escala logaritmica
ejes.set_xscale('log')

Allí por ejemplo el método del objeto figura que crea los ejes se llama add_subplot y el método del objeto ejes que le permite da un nombre al eje X se llama set_xlabel. Es costumbre en la comunidad de python llamarle fig a una figura y ax (o axes) al area de trazado.

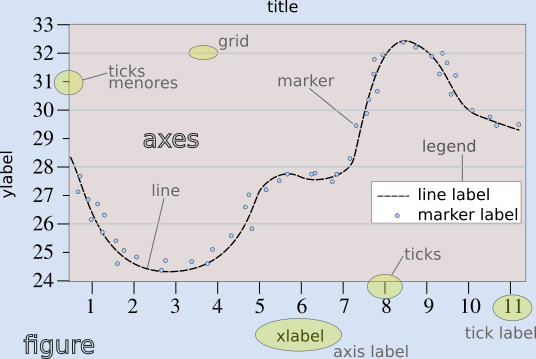

En la siguiente figura se muestran estos dos elementos, además de otros que usaremos para personalizar el aspecto visual del gráfico. Figure se refiere a toda la figura, y axes a la parte interior del sistema de ejes.

Es posible encontrar más detalles en esta otra versión

Para generar una gráfico usando objetos, hay que crear un objeto de tipo figure, y luego un objeto de tipo axes, que es donde se realizará el gráfico.

import numpy as np
from matplotlib import pyplot as plt
x = np.linspace(0, 2*np.pi, 100)
y = np.sin(x)

fig = plt.figure()
fig.clf()
ax = fig.add_subplot(1,1,1)
ax.clear()
ax.plot(x, y)
ax.set_xlabel('x')
ax.set_ylabel('sin(x)')
ax.set_title('Grafico de la funcion seno')
fig.show()

aquí la función figure de pyplot crea una nueva figura, que está almacenada en el objeto fig. Este objeto, que es de tipo figura, puede hacer ciertas cosas, por ejemplo limpiar (.clear()) o mostrar (.show()) la figura. Otra cosa que se puede hacer es crear un objeto de tipo axes, lo cual se hace en la línea 9 con la función add_subplot.

Notar que add_subplot tiene 3 argumentos, para saber qué son podemos acceder a la ayuda en la documentación, por ejemplo desde el intérprete de ipython, haciendo:

from matplotlib import pyplot as plt
fig = plt.figure()
fig.add_subplot?

Hay otras formas de usar los objetos figure y axes, por ejemplo usando la función subplots de Pyplot, que devuelve tanto la figura como los gráficos (axes) que contiene:

import numpy as np
from matplotlib import pyplot as plt
x = np.linspace(0, 2*np.pi, 100)
y = np.sin(x)

fig, ax = plt.subplots()

ax.plot(x, y)
ax.set_xlabel('x')
ax.set_ylabel('sin(x)')
ax.set_title('Grafico de la funcion seno')
fig.show()

Si quisiéramos hacer una figura con más de un gráfico, se usan los parámetros de add_subplot o de subplots (de nuevo, ver la ayuda). Por ejemplo, para hacer los gráficos de las funciones seno y coseno, uno al lado del otro:

 import numpy as np
 from matplotlib import pyplot as plt

 x = np.linspace(0, 2*np.pi, 100)
 y1 = np.sin(x)
 y2 = np.cos(x)

 fig, ax = plt.subplots(1, 2)

 ax[0].plot(x, y1)
 ax[0].set_xlabel('x')
 ax[0].set_ylabel('sin(x)')
 ax[0].set_title('Grafico de la funcion seno')

 ax[1].plot(x, y2)
 ax[1].set_xlabel('x')
 ax[1].set_ylabel('cos(x)')
 ax[1].set_title('Grafico de la funcion coseno')

 fig.show()

Notar que subplots devuelve un objeto axes que es una lista, donde cada elemento es un gráfico, es decir, ax[0] es el gráfico de la izquierda y ax[1] es el gráfico de la derecha. Al graficar, hay que decir en cuál de esos dos gráficos estamos trabajando.

Para hacer los dos gráficos, pero uno arriba del otro, sólo hay que cambiar los parámetros de plt.subplots (queda como ejercicio).

Otra forma de trabajar que se puede encontrar en los recursos destinados a este tema y que también es orientada a objetos, consiste en guardar el gráfico como un objeto. Por ejemplo, al graficar una línea guardamos el objeto de tipo “línea” (matplotlib.lines.Line2D). Luego a este objeto lo podemos modificar usando las funciones “set”, por ejemplo:

import matplotlib.pyplot as plt
f = plt.figure()
ax = f.add_subplot()
l,  = ax.plot([1,2,3],[5,3,5])
l.set_color('tomato')
l.set_linestyle('--')
l.set_linewidth(3)
l.set_marker('o')
l.set_markeredgecolor('o')
l.set_markeredgewidth('o')
l.set_markerfacecolor('o')
plt.show()

Obteniendo el gráficoPermalink

Dependiendo de la forma de trabajar, necesitaremos hacer distintas cosas para obtener o visualizar el gráfico.

Se pueden mencionar las siguientes alternativas para trabajar en un entorno de python y visualizar el resultado de un gráfico con matplotlib:

1. Visualización en pantalla

   Para visualizar un gráfico en pantalla hay que pedirlo explícitamente con el método show de pyplot.

   plt.show()

2. Gráficos interactivos

   Se puede interactuar con un gráfico entrando al intérprete de ipython con la opción –pylab:

    ipython --pylab


   Notar que aquí el símbolo “$” corresponde al prompt del sistema.

3. Utilizando Notebooks

   Los notebooks son herramientas interactivas que corren en un navegador y que permiten combinar elementos de varios tipos, tales como gráficos, markdown, código y latex.

   Para ver los gráficos, en una celda del notebook hay que escribir el comando:

    %matplotlib inline


   El programa para trabajar con notebooks más usado en Jupyter <https://jupyter.org/>_.

4. Salida a un archivo

   Hay que guardar el gráfico en un archivo, con el método savefig de una figura.

   fig.savefig(‘MiFigura.png’)

   Más detalles se pueden encontrar por ejemplo aquí

   Los formatos más usados son PNG, PDF y SVG. Para más información se puede consultar la documentación de savefig

5. Entornos de desarrollo integrado

   Existen muchos programas que permiten desarrollar códigos y graficar en el mismo entorno. Algunos de los que se pueden mencionar son:

   • Spyder
   • PyCharm
   • VSC

Gráficos simplesPermalink

Ahora veremos ejemplos simples de cómo hacer gráficos en python usando matplotlib. Existen varios tipos de gráficos que se pueden hacer, los más simples son:

Tipo de gráfico	ejemplo

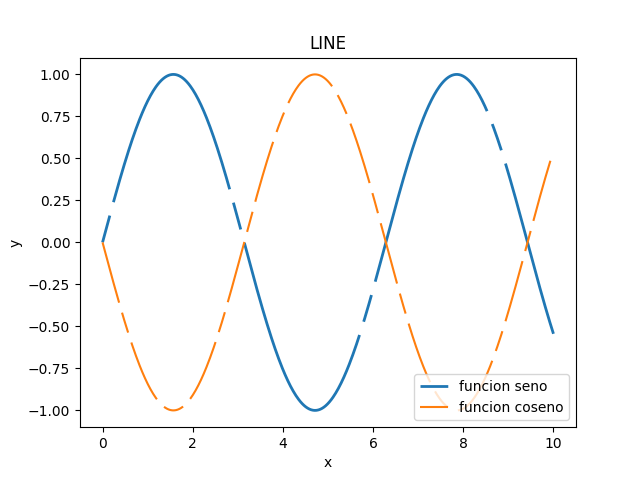

lineas

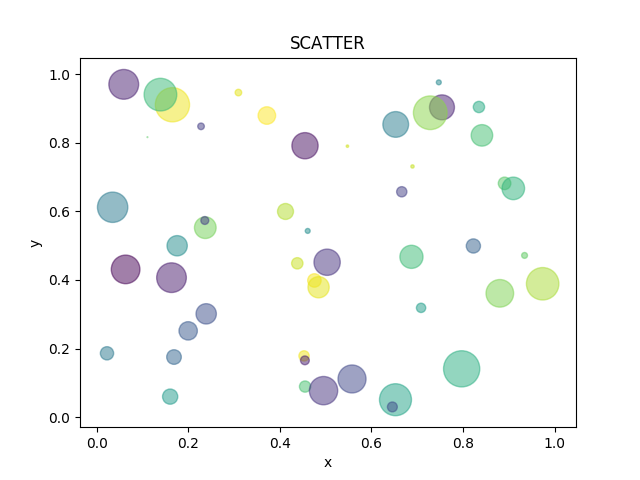

puntos (scatter)

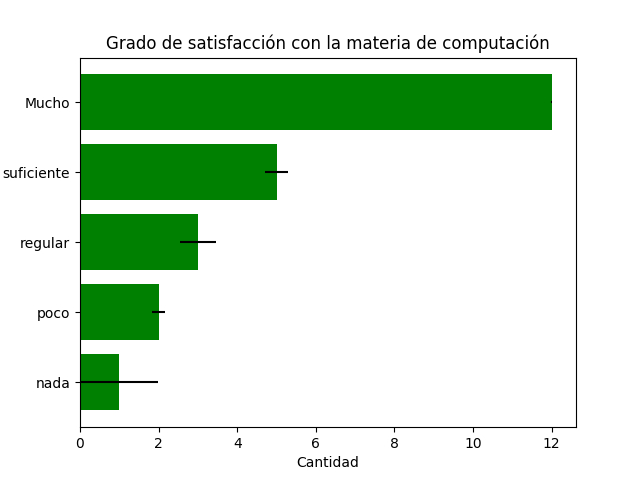

barras

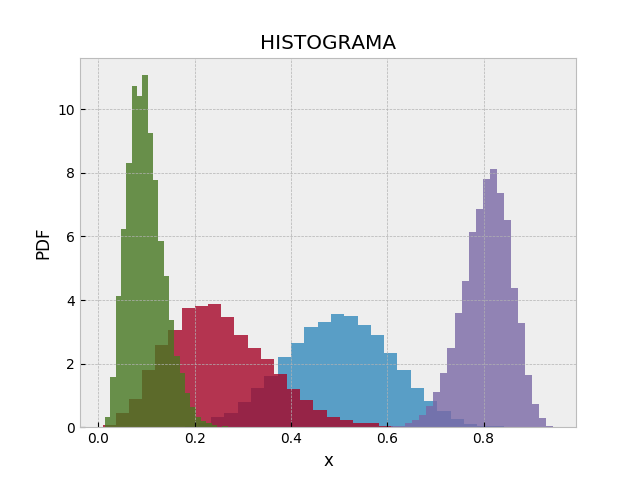

histograma

Hay muchos otros, pero entendiendo estos pocos se puede fácilmente incursionar en otros tipos de gráfico usando la documentación.

Varios gráficos en la misma figuraPermalink

Para hacer varios gráficos en la misma figura se puede usar, como vimos, las funciones subplots o add_subplot.

from matplotlib import pyplot as plt
x = np.linspace(-10, 10, 100)
y1 = x
y2 = x**2
y3 = x**3
y4 = x**4

fig = plt.figure()
fig.clf()
ax = fig.subplots(2,2)

ax[0,0].plot(x, y1)
ax[0,0].set_xlabel('x')
ax[0,0].set_ylabel('y')
ax[0,0].set_title('y=x**1')

ax[0,1].plot(x, y2)
ax[0,1].set_xlabel('x')
ax[0,1].set_ylabel('y')
ax[0,1].set_title('y=x**2')

ax[1,0].plot(x, y3)
ax[1,0].set_xlabel('x')
ax[1,0].set_ylabel('y')
ax[1,0].set_title('y=x**3')

ax[1,1].plot(x, y4)
ax[1,1].set_xlabel('x')
ax[1,1].set_ylabel('y')
ax[1,1].set_title('y=x**4')

fig.tight_layout()
fig.show()

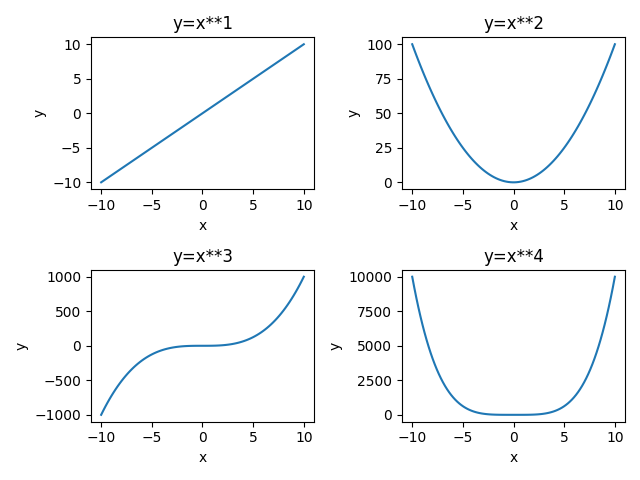

Que da algo así:

También se puede usar la función add_axes, que hace lo mismo pero tiene una sintaxis un poco diferente, ya que permite elegir explícitamente el tamaño y la ubicación de los gráficos.

Los argumentos de add_axes son las coordenadas de la esquina inferior izquierda del gráfico, y los tamaños de los ejes en el gráfico.

Ver por ejemplo qué produce el siguiente código:

f = plt.figure() ax1 = f.add_axes([.1, .1, .85, .6]) ax2 = f.add_axes([.8, .8, .18, .18]) ax3 = f.add_axes([.2, .2, .5, .1]) ax1.set_xlim([0, 1000]) ax3.set_ylim([0.1, 0.3]) plt.show()

Varias lineas en el mismo graficoPermalink

Para graficar varias series de datos en el mismo gráfico se puede llamar a una función que grafique varias veces. Por ejemplo, si queremos graficar las funciones seno y coseno en el mismo gráfico, podemos proceder así:

from matplotlib import pyplot as plt
x = np.linspace(-1, 1, 100)
y1 = x
y2 = x**2
y3 = x**3
y4 = x**4

fig = plt.figure()
fig.clf()
ax = fig.subplots(1,1)

ax.plot(x, y1, label='y=x**1')
ax.plot(x, y2, label='y=x**2')
ax.plot(x, y3, label='y=x**3')
ax.plot(x, y4, label='y=x**4')
ax.set_xlabel('x')
ax.set_ylabel('y')

ax.legend()
fig.tight_layout()
fig.show()

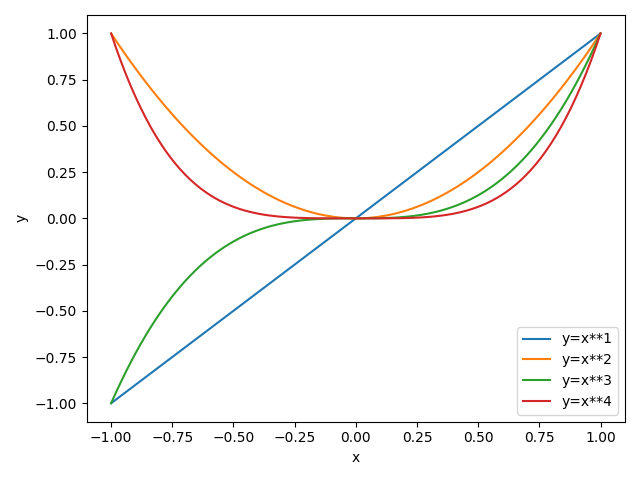

Que da algo así:

Atributos de los ejesPermalink

Se pueden modificar los atributos de los ejes, para lo cual primero hay que identificar los diferentes elementos. Las líneas de los ejes que marcan los valores de la escala se llaman ticks, cada tick tiene una valor, que está dentro de un rango determinado.

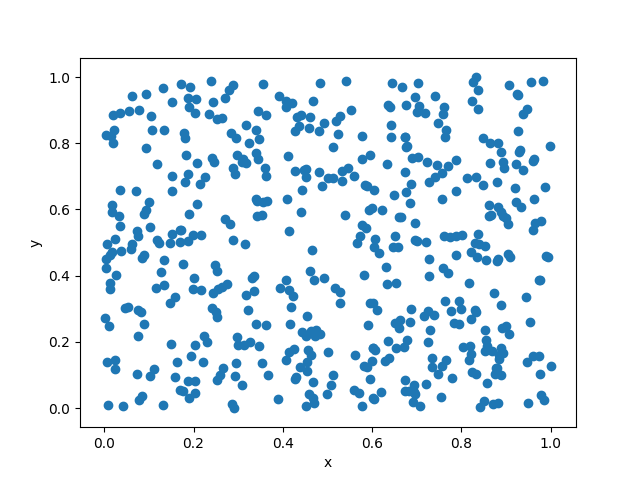

Comencemos con el siguiente gráfico simple y tratemos de mejorarlo un poco:

fig, ax = plt.subplots()
N = 500
x = np.random.rand(N)
y = np.random.rand(N)
plt.scatter(x, y)
ax.set_xlabel('x')
ax.set_ylabel('y')
plt.show()

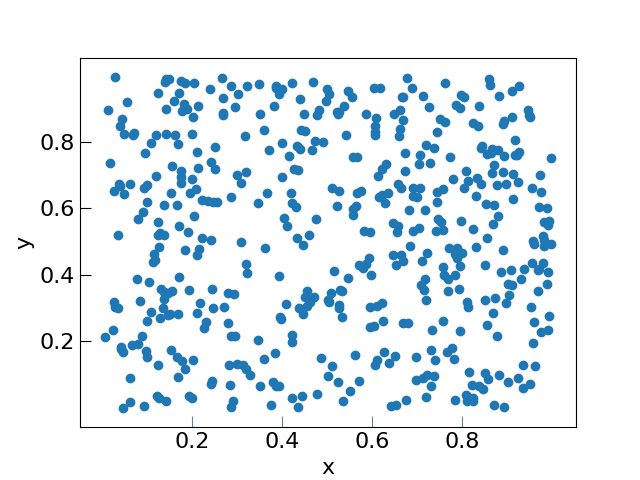

Queremos cambiar la apariencia del texto usado para etiquetar (labels) las lineas que marcan la escala (ticks). Esto es común porque en general hace falta agrandar la fuente del texto para que el gráfico sea legible al ser mostrado en distintos medios (por ej. una presentación). Usaremos las siguientes funciones de

fig, ax = plt.subplots()
N = 500
x = np.random.rand(N)
y = np.random.rand(N)
plt.scatter(x, y)
ax.set_xlabel('x', fontsize=16)
ax.set_ylabel('y', fontsize=16)

ticks = [.2, .4, .6, .8]
labels = ['0.2', '0.4', '0.6', '0.8']
ax.set_xticks(ticks=ticks)
ax.set_xticklabels(labels=labels, fontsize=16)
ax.set_yticks(ticks=ticks)
ax.set_yticklabels(labels=labels, fontsize=16)
ax.tick_params(axis='x', direction='in', length=8, color='slategrey')
ax.tick_params(axis='y', direction='in', length=8)
plt.show()

Atributos de las series de datosPermalink

Ahora tratemos de mejorar el contenido de los plots. Hay muchos atributos para trabajar, los más comunes son:

Entre los colores de Matplotlib, los más comunes se pueden usar con nombre:

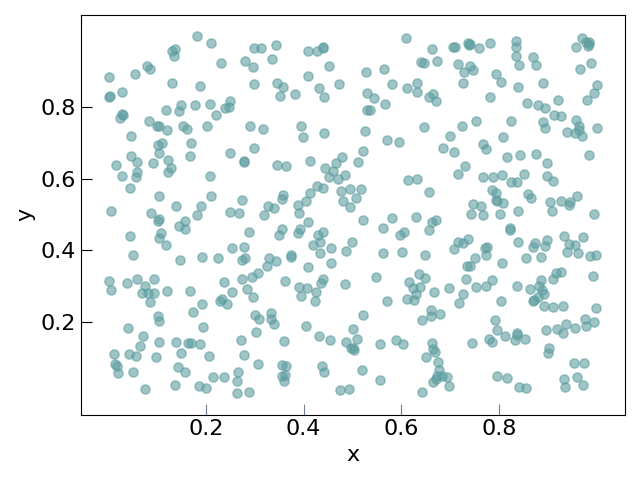

Veamos ahora algunos gráficos donde hemos cambiado varios atributos. La sintaxis es bastante simpĺe y es posible entender cómo funciona leyendo el código:

fig, ax = plt.subplots()
N = 500
x = np.random.rand(N)
y = np.random.rand(N)
plt.scatter(x, y, s=44, color='cadetblue', alpha=0.6)
ax.set_xlabel('x', fontsize=16)
ax.set_ylabel('y', fontsize=16)

ticks = [.2, .4, .6, .8]
labels = ['0.2', '0.4', '0.6', '0.8']
ax.set_xticks(ticks=ticks)
ax.set_xticklabels(labels=labels, fontsize=16)
ax.set_yticks(ticks=ticks)
ax.set_yticklabels(labels=labels, fontsize=16)
ax.tick_params(axis='x', direction='in', length=8, color='slategrey')
ax.tick_params(axis='y', direction='in', length=8)
plt.tight_layout()
plt.show()

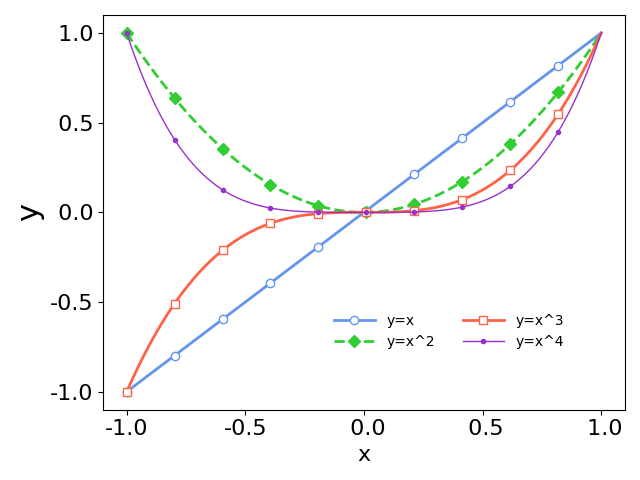

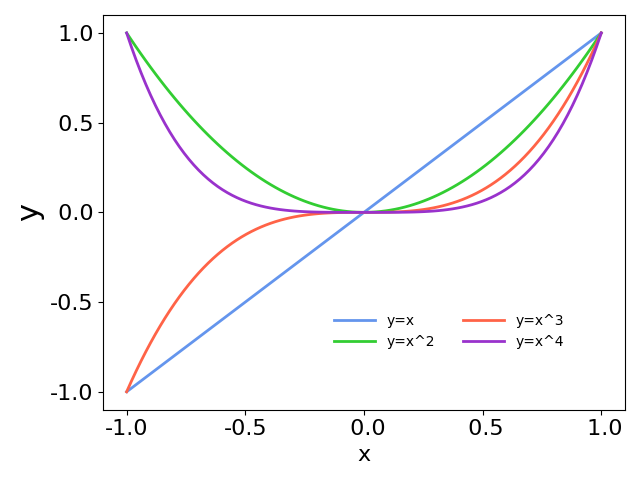

o con líneas:

from matplotlib import pyplot as plt
x = np.linspace(-1, 1, 100)
y1 = x
y2 = x**2
y3 = x**3
y4 = x**4

fig = plt.figure()
fig.clf()
ax = fig.subplots(1,1)

ax.plot(x, y1, color='cornflowerblue', linewidth=2, label='y=x')
ax.plot(x, y2, color='limegreen', linewidth=2, label='y=x^2')
ax.plot(x, y3, color='tomato', linewidth=2, label='y=x^3')
ax.plot(x, y4, color='darkorchid', linewidth=2, label='y=x^4')


ticks = [(-1.0 + 0.5*i) for i in range(5)]
labels = [f"{s: 2.1f}" for s in ticks]

ax.set_xticks(ticks=ticks)
ax.set_xticklabels(labels=labels, fontsize=16)
ax.set_yticks(ticks=ticks)
ax.set_yticklabels(labels=labels, fontsize=16)
ax.set_xlabel('x', fontsize=22)
ax.set_ylabel('y', fontsize=22)
ax.legend(loc='lower right', frameon=false,
          borderaxespad=4,
          ncol=2, handlelength=3)
ax.xaxis.label.set_size(16)
fig.tight_layout()
fig.show()

Por último veamos cómo modificar las líneas incluyendo marcadores. El siguiente código implementa varios tipos de marcadores para mostrar cómo se usa. No están explicados en detalles, pero habiendo seguido este tutorial es fácil buscar cómo se usan e incluso explorar muchas más opciones para graficar.

from matplotlib import pyplot as plt
import numpy as np
x = np.linspace(-1, 1, 100)
y1 = x
y2 = x**2
y3 = x**3
y4 = x**4

fig = plt.figure()
fig.clf()
ax = fig.subplots(1,1)

ax.plot(x, y1, color='cornflowerblue', linewidth=2, label='y=x',
        linestyle='-', marker='o', markerfacecolor='white',
        markeredgewidth=1, markersize=6, markevery=10, alpha=1)

ax.plot(x, y2, color='limegreen', linewidth=2, label='y=x^2',
        linestyle='--', marker='D', markerfacecolor='limegreen',
        markeredgewidth=1, markersize=6, markevery=10, alpha=1)

ax.plot(x, y3, color='tomato', linewidth=2, label='y=x^3',
        linestyle='-', marker='s', markerfacecolor='white',
        markeredgewidth=1, markersize=6, markevery=10, alpha=1)

ax.plot(x, y4, color='darkorchid', linewidth=1, label='y=x^4',
        linestyle='-', marker='o', markerfacecolor='darkorchid',
        markeredgewidth=1, markersize=3, markevery=10, alpha=1)


ticks = [(-1.0 + 0.5*i) for i in range(5)]
labels = [f"{s: 2.1f}" for s in ticks]

ax.set_xticks(ticks=ticks)
ax.set_xticklabels(labels=labels, fontsize=16)
ax.set_yticks(ticks=ticks)
ax.set_yticklabels(labels=labels, fontsize=16)
ax.set_xlabel('x', fontsize=22)
ax.set_ylabel('y', fontsize=22)
ax.legend(loc='lower right', frameon=False,
          borderaxespad=4,
          ncol=2, handlelength=3)
ax.xaxis.label.set_size(16)
fig.tight_layout()
fig.show()

.. backends <https://matplotlib.org/3.2.1/tutorials/introductory/usage.html#backends>._

Gramática de gráficos con plotninePermalink

Una forma natural de hacer gráficos es mediante el “diseño orientado a objetos”, que se describe en el libro “The grammar of graphics”, de L. Wilkinson, 2005, Springer-Verlag, New York

Las ideas de este libro están implementadas en una librería de R muy popular, que se llama ggplot2

Existe una versión para python, denominada plotnine. Este paquete permite hacer gráficos complejos con muchas menos líneas de código comparado por ejemplo con matplotlib.

Supongamos por ejemplo que tenemos datos de vehículos, y queremos graficar el rendimiento del combustible en función del peso, diferenciando según la cantidad de marchas:

Este gráfico se puede hacer con la siguiente idea:

• tengo los todos datos en una tabla
• elijo los datos que quiero graficar
• elijo la estética
• agrego un ajuste lineal con su error

la implementación es la siguiente:

from plotnine import ggplot, geom_point, aes, stat_smooth, facet_wrap
from plotnine.data import mtcars

(ggplot(mtcars, aes('wt', 'mpg', color='factor(gear)'))
 + geom_point()
 + stat_smooth(method='lm')
 + facet_wrap('~gear'))

De esta forma el gráfico está hecho en “capas”. Veamos esto más en detalle:

1. Con ggplot se crea una instancia de un gráfico. Los argumentos de ggplot con la fuente de datos y la selección de los datos a graficar::

    ggplot(mtcars, aes('wt', 'mpg', color='factor(gear)'))


2. Una vez que se seleccionaron los datos, hay que elegir un atributo gráfico con el cual se quieren representar. Por ejemplo, con puntos::

    estilo = geom_point()


3. Se puede agregar algún análisis estadístico. Por ejemplo un ajuste lineal::

    stats = stat_smooth(method='lm')


4. Y finalmente, elegimos separar los gráficos según la cantidad de marchas::

    paneles = facet_wrap('~gear')


Esto ultimo se llama “faceting”. Ahora se puede rehacer el gráfico de una forma más evidente:

from plotnine import ggplot, geom_point, aes, stat_smooth, facet_wrap
from plotnine.data import mtcars

plot = ggplot(mtcars, aes('wt', 'mpg', color='factor(gear)'))
estilo = geom_point()
stats = stat_smooth(method='lm')
paneles = facet_wrap('~gear')

plot + estilo + stats + paneles

Se puede probar agregar o sacar capas, por ejemplo::

plot + estilo

hace el gráfico sin las estadísticas y en un solo panel. Se puede agregar o sacar el ajuste de la recta y poner en paneles o no::

plot + estilo + stats
# o bien:
plot + estilo + paneles

Para dar otro ejemplo, supongamos que queremos estudiar relaciones en los parámetros de una base de datos de planetas extrasolares. El siguiente gráfico es un gráfico de dispersión del radio vs. el semieje mayor de la órbita de un conjunto de exoplanetas, donde el color indica el periodo y el tamaño de los puntos la masa*sin(i).

D=pd.read_csv('planets.csv')

axes = aes('pl_orbsmax','pl_radj',color='pl_orbper')
points = geom_point(aes(size='pl_bmassj'), alpha=0.5)

plt = ggplot(D, axes) + points
plt + scales.scale_x_log10() + scales.scale_y_log10()
